一、檢測背景

透明膠水作為一種常見的粘合劑，不僅提高了產品的組裝效率，也因其透明性而滿足了產品外觀的美觀要求。它在工業生產中扮演著重要角色，被廣泛應用于電子產品組裝、汽車制造、醫療設備、家具制造、建筑行業以及日常消費品的生產等多個領域。

二、行業難題

然而，由于膠水的特點是透明（透光），傳統的視覺檢測方法難以直接觀察和評估其點膠質量、分布均勻性、以及是否存在缺陷等問題。因此，如何實現對透明膠水的高精度檢測，成為了一個亟待解決的問題。

三、解決方案

為了克服傳統檢測方法的局限性，3D視覺光譜共焦技術應運而生。這一技術通過結合光譜學和光學成像的先進原理，能夠實現對物體表面形貌和材質特征的精確測量。在透明膠水檢測領域，3D視覺光譜共焦技術展現出了獨特的優勢。

四、實測案例

1-檢測需求

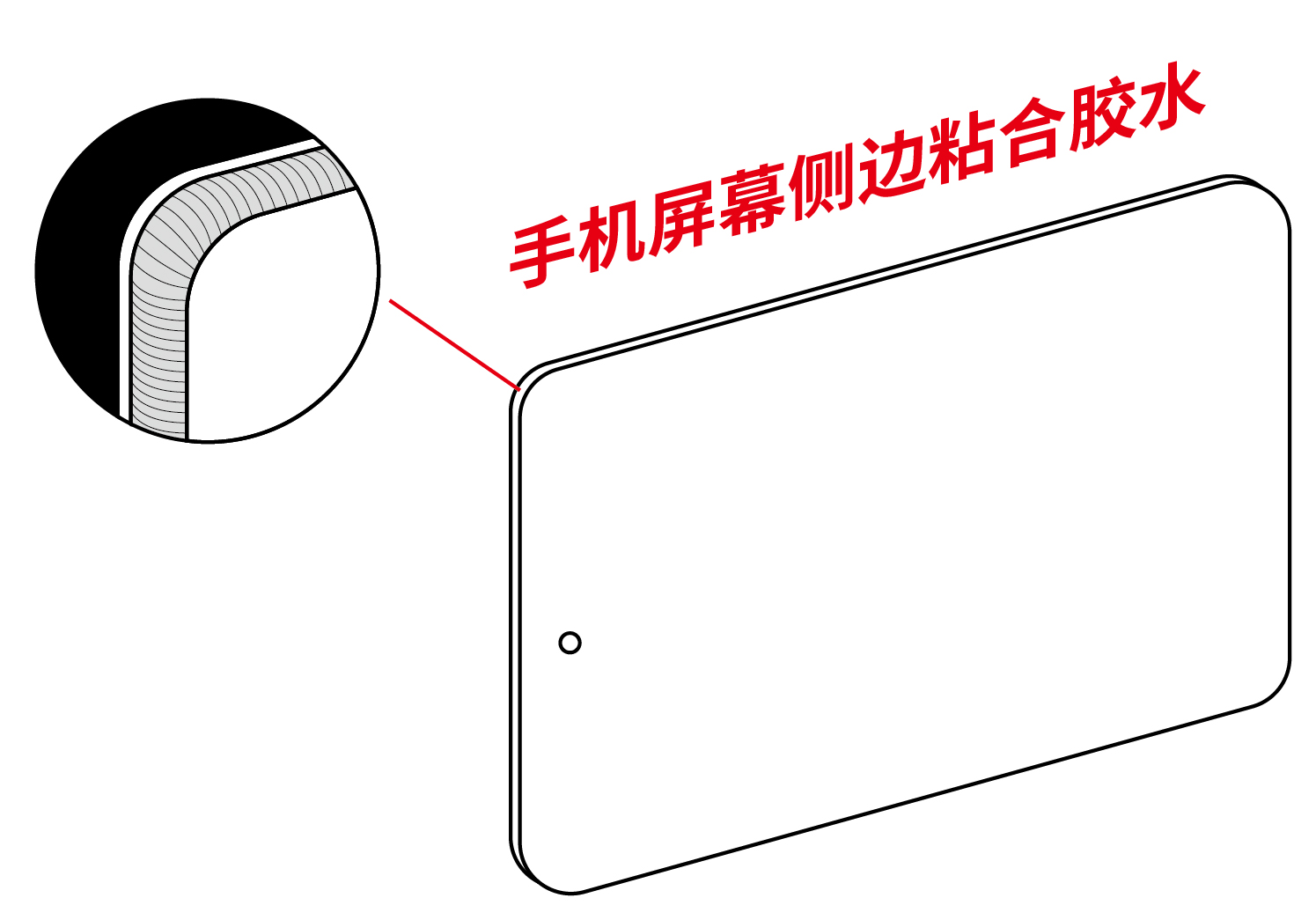

通過使用3D視覺檢測等技術，掃描手機屏幕側邊粘合膠水輪廓，識別膠水表面缺陷，以及對透明膠水輪廓進行系統的數據分析，檢測出涂膠膠水厚度數據，從而提高生產效率和生產質量。

2-測試傳感器

作為國內領先的高端智能傳感器企業，海伯森自主研發的3D線光譜共焦傳感器HPS-LCF系列和HPS-LCX系列，為透明膠水的檢測提供了強有力的技術支持。

HPS-LCF1000采用光譜共焦原理，通過測量光線從光源到物體表面再反射到傳感器的時間或角度變化，計算出物體表面的三維形貌。其5.9mm線長、3mm量程、2048點/線掃描密度以及0.1μm Z軸重復精度，確保了測量結果的精確性。此外，該傳感器還能有效應對透明、鏡面、高反光等所有材質表面的檢測需求，解決了傳統檢測方式在透明膠水檢測中的難題。

3-檢測原理

光譜共焦測量通過使用特殊透鏡，延長不同顏色光的焦點光暈范圍，形成特殊放大色差，使其根據不同的被測物體到透鏡的距離，會對應一個精確波長的光聚焦到被測物體上。通過測量反射光的波長，就可以得到被測物體到透鏡的精確距離。

反射光的光強不會影響測量結果。這意味著，無論有多少反射光從被測物體反射回來，測量的距離結果可能是不變的。因為反射光的光強僅僅取決于反射物體的反光程度。因此，采用海伯森的3D線光譜共焦傳感器，即使被測物體是強吸光材料，如黑色橡膠；或者是透明材料，如玻璃或者液體，都可以進行正?？煽康臏y量。

4-測試方案

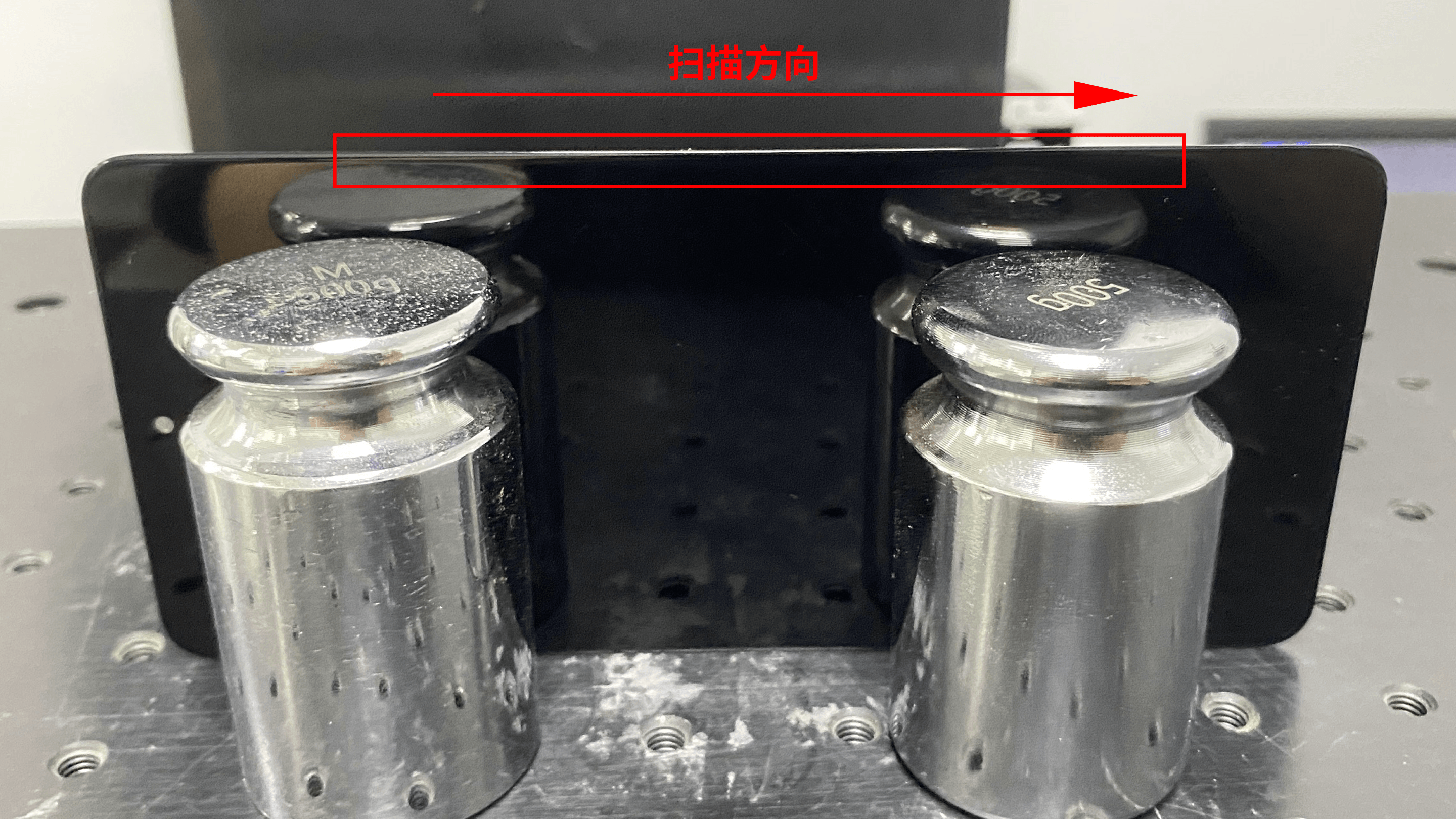

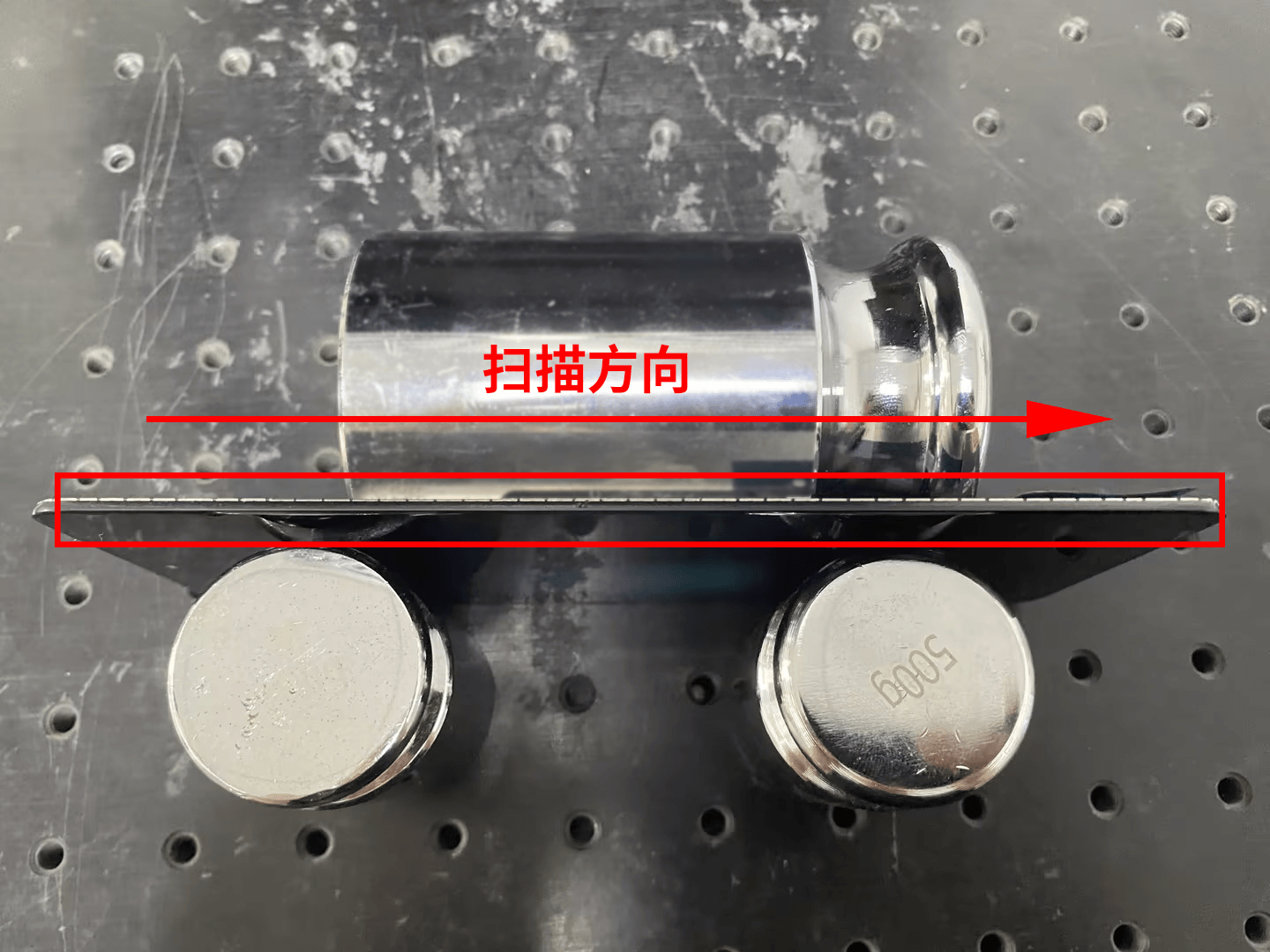

將樣品放在測試機臺擺放好測試最佳位置和角度，通過觸發掃描得出其輪廓。由掃描效果可以看出，傾斜一定角度能夠得到比較完整的輪廓。對掃描出的3D圖像進行計算處理可準確得到膠水、膠水下玻璃相關數據以及缺陷信息。

5-測試結果

通過采用3D線光譜共焦傳感器HPS-LCF1000對樣品進行檢測，可以獲取以上信息。

五、技術應用

融合3D視覺光譜共焦技術的透明膠水檢測解決方案是一種高效、精確的檢測手段。它能夠有效解決傳統檢測方法的局限性，提高透明膠水檢測的精度和效率。該透明膠水檢測解決方案已廣泛應用于電子、汽車、醫療和科研等多個領域。在電子行業中，它確保了電路板、顯示屏等部件的封裝和固定質量；在汽車行業中，它提高了車身零部件的粘接和密封性能。隨著技術的不斷進步和應用的不斷拓展，該解決方案將在更多領域發揮其獨特作用，推動相關行業的持續發展和創新。
