什么是蝕刻？

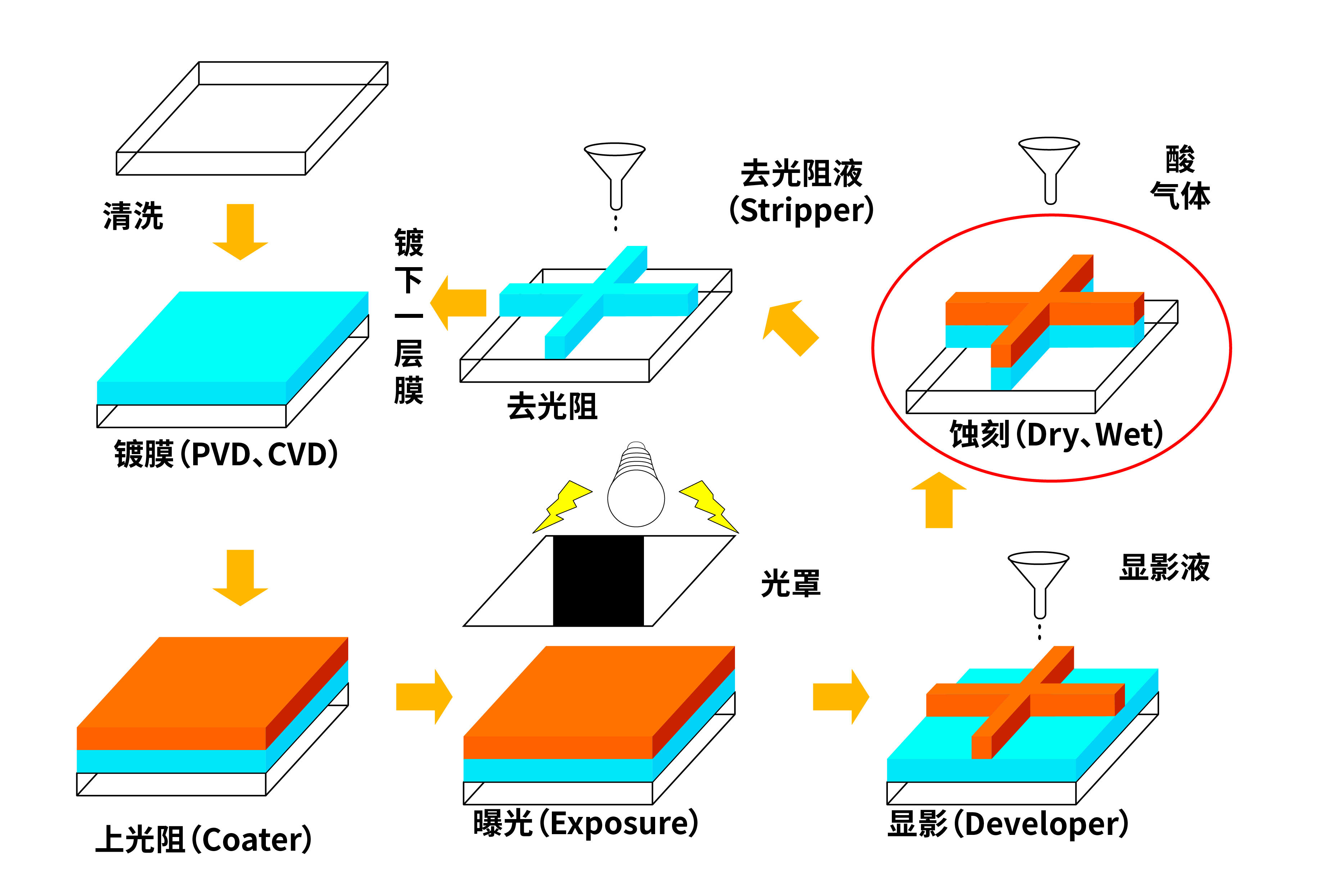

蝕刻是一種利用化學強酸腐蝕、機械拋光或電化學電解對物體表面進行處理的技術。從傳統的金屬加工到高科技半導體制造，都在蝕刻技術的應用范圍之內。

在印刷電路板(PCB)打樣中，蝕刻工藝一旦出現問題必然是批量性問題，最終會給產品造成極大品質隱患。

雖然蝕刻工藝的不斷改良及新材料應用，使得印刷電路板(PCB)蝕刻加工的產品良率一直在提升，但是下游客戶對于成品的要求也越來越高。

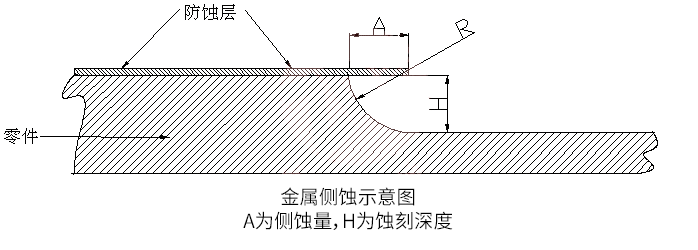

側蝕問題是產品蝕刻過程中經常被提出來討論的一項，由于目前腐蝕液的固有特點，不僅向下而且對左右各方向都產生蝕刻作用，所以側蝕幾乎是不可避免的，而側蝕程度則嚴重影響印制導線的精度，進而影響生產良率。

傳統的2D視覺技術已經無法滿足高精度的印刷電路板(PCB)外觀檢測。3D成像技術則以其獨特的優勢，輕松地在視野范圍內構建目標物的狀態，無論是斷差還是孔徑孔深，都能清晰可見。

由于樣品Z方向的測量要求極高、公差達到1μm，我們使用Z方向重復精度為0.1μm，基于光譜共焦技術的3D線光譜共焦傳感器HPS-LCF1000進行測量。

01

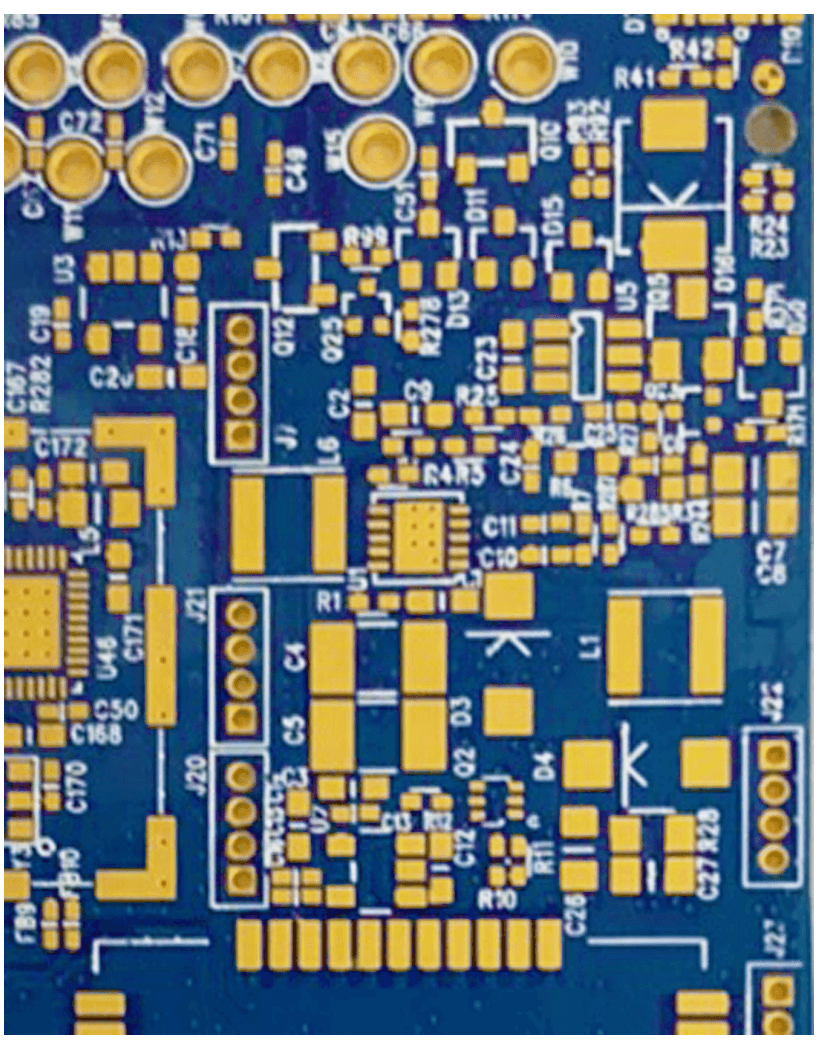

檢測實物

02

檢測要求

產品名稱：PCB蝕刻檢測

測量項目：外觀檢測

測量要求：斷差、槽深、槽寬

03

檢測過程

采用3D線光譜共焦傳感器HPS-LCF1000對樣品進行掃描。

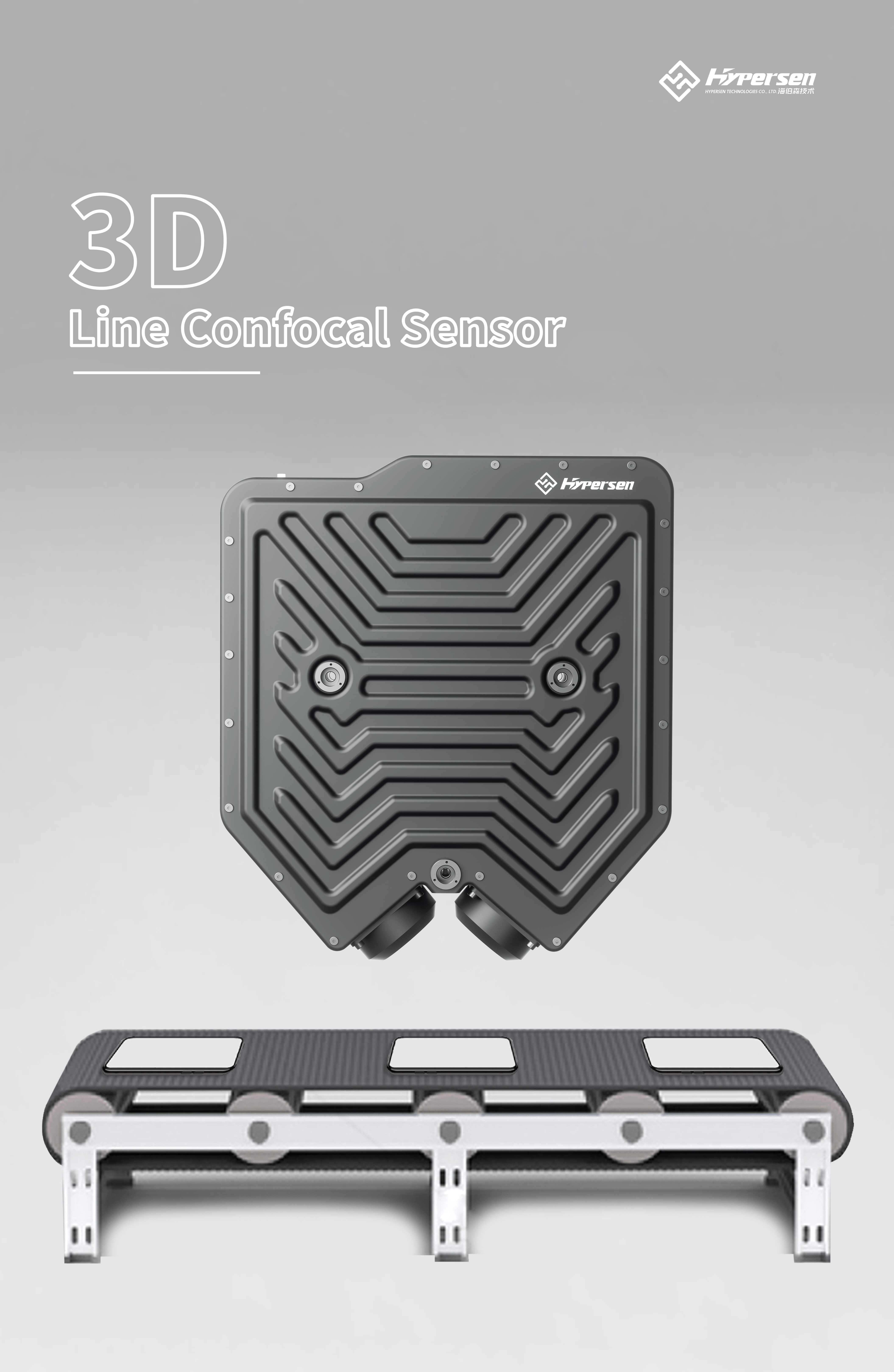

3D線光譜共焦傳感器HPS-LCF1000是LCF系列中綜合性能最強的視覺檢測傳感器，采用光譜共焦原理，5.9mm線長，3mm量程，2048點/線掃描密度，0.1μmZ軸重復精度，2.8μmX軸點間隔，可完成透明、鏡面、高反光等幾乎所有材質表面的高精度3D檢測。

04

檢測結果

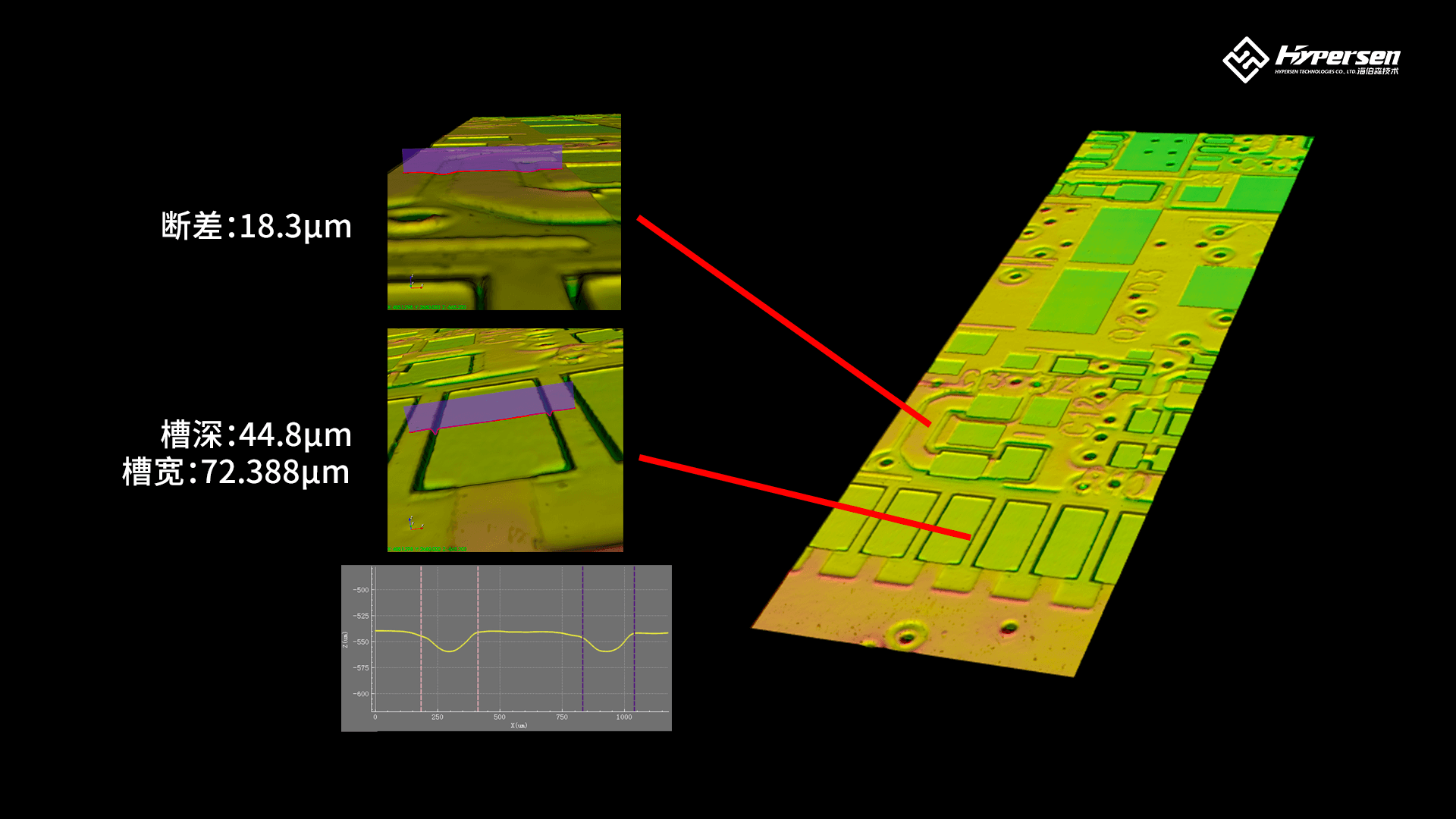

使用海伯森3D線光譜共焦傳感器HPS-LCF1000對樣品進行精密測量，可以獲取上圖信息。

【產品介紹】

01

產品優勢

海伯森HPS-LC系列是基于光譜共焦法原理的非接觸式光學精密測量傳感器，具備檢測速度快、成像分辨率高、材質適應性極強等特點。

02

行業應用

光譜共焦成像技術有效解決了業內對透明體、高反光鏡面、黑色橡膠等材料高精度外觀檢測難題，而線光譜共焦技術使得成像速度有了質的提升，這一技術廣泛適用于3C電子、半導體、汽車電子、醫療和科研等領域的在線檢測應用。

作為中國領先的高端智能傳感器企業，海伯森技術（深圳）有限公司專注于高性能工業傳感器的技術創新和探索，具備光、機、電、算技術綜合應用于傳感器產品的研發能力和規模化生產能力，主營產品包括3D閃測傳感器、3D線光譜共焦傳感器、點光譜共焦傳感器、激光對刀儀、超高速工業相機、六維力傳感器、激光對針傳感器等。
