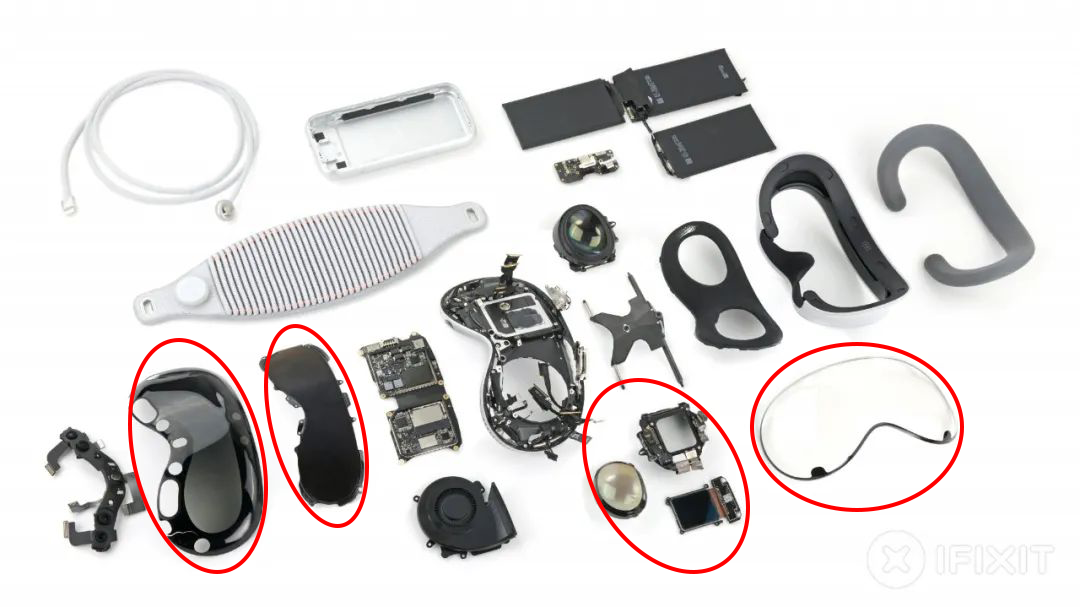

隨著蘋果Vision Pro的發售，以拆解時尚IT產品和提供蘋果維修手冊而聞名的著名的拆解網站iFixit，發布了全球首個拆解Vision Pro視頻，每一塊電路板、每一顆螺絲釘、每一顆攝像頭毫無保留的呈現在眾人面前。

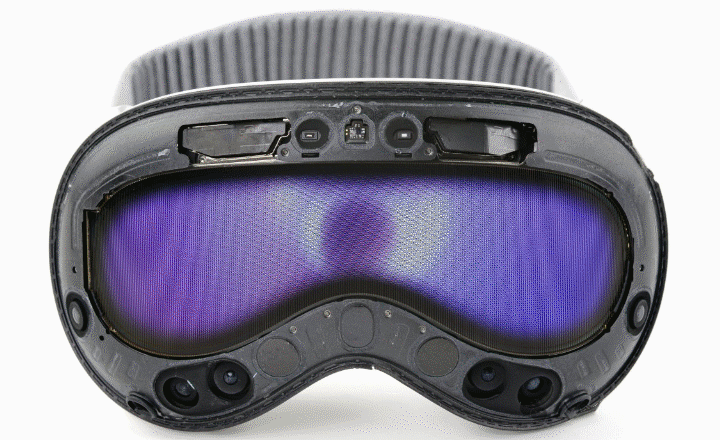

從外觀設計來看，Vision Pro正面像是一副滑雪鏡，前置顯示屏實際上有四層：由一塊玻璃蓋板、一塊OLED外屏鏡片、一個透鏡層和OLED顯示屏本身構成。

01

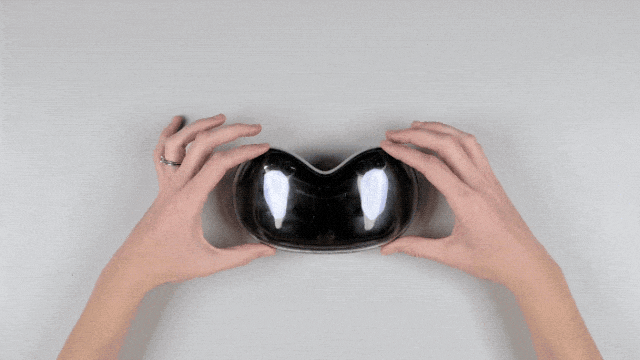

第一層是一塊弧形的3D層壓拋光玻璃面板的全曲面玻璃，重約34克，其獨家供應商為國內果鏈巨頭之一的藍思科技。

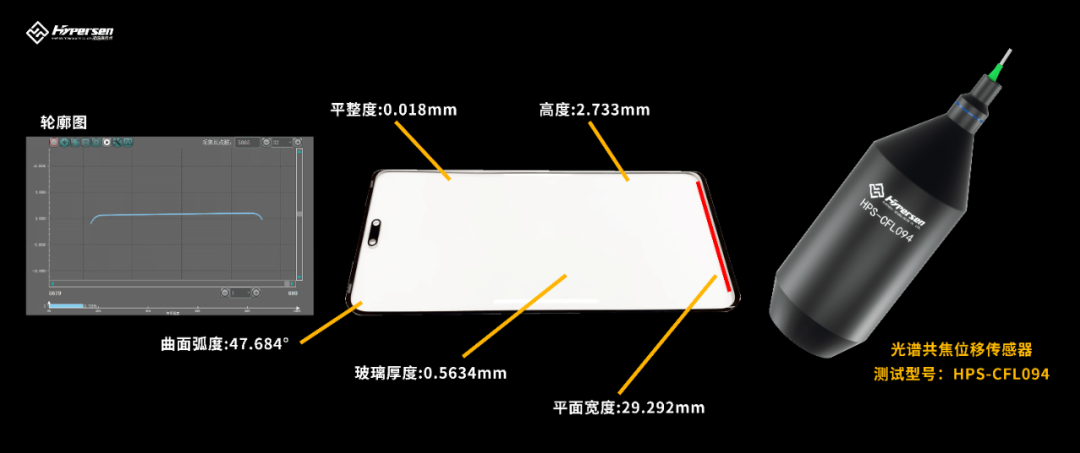

蓋板玻璃從原片玻璃到成品需經過開料、CNC、拋光、超聲波清洗、真空鍛模、鋼化、絲印等一系列加工制作工序，任何加工環節出現問題都會導致屏幕質量不達標；而玻璃蓋板的形狀（曲面）、材料特殊性（透明），對視覺系統的光學穩定性、景深均有較高要求，可考慮使用基于點/線光譜共焦技術的高精度傳感器進行特定測量。

02

第二層是在屏幕表面的雙凸透鏡層之上的OLED外屏鏡片。

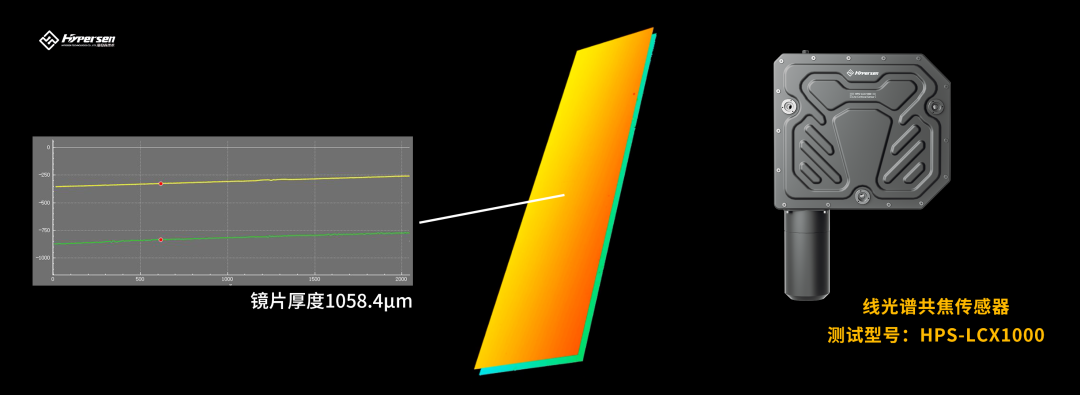

鏡片的厚度除了會影響畫面投影的計算角度，還會直接影響其重量，從而影響設備整體重量，因此對VR/AR眼鏡鏡片進行厚度檢測則逐漸成為設備商的基本操作之一，可考慮使用基于線光譜共焦技術的高精度傳感器進行特定測量。

03

隨后就是第三層-雙凸透鏡層，這一層的作用是把屏幕顯示的圖像進行拉伸放大，使之充滿整個Vision Pro。

為什么EyeSight顯示的人臉會看起來很奇怪，iFixit從顯示原理層面進行了分析。

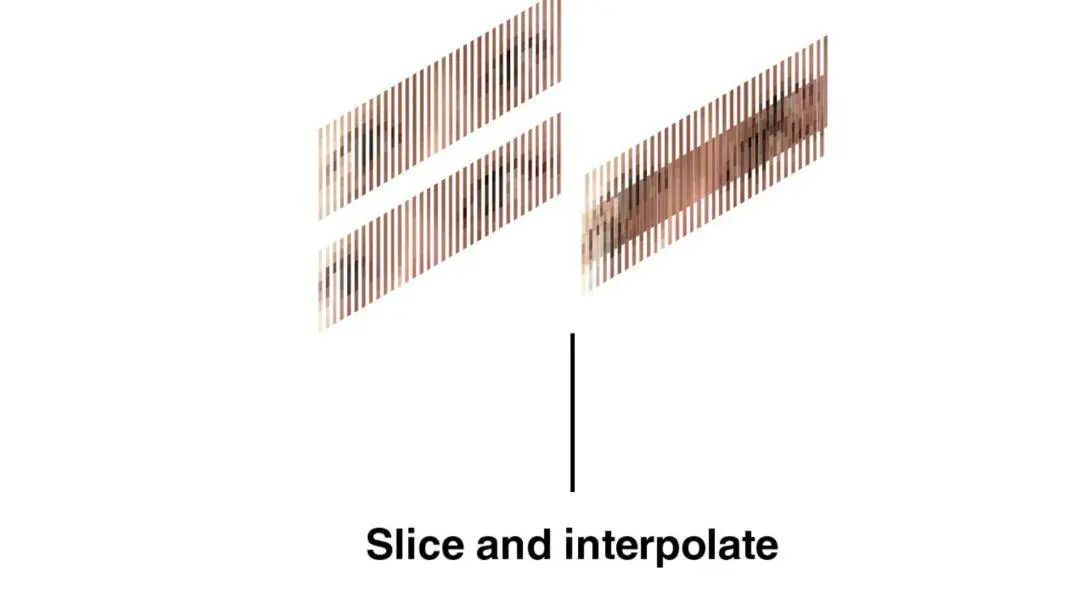

首先Vision Pro會通過內部攝像頭和傳感器生成你的人臉，然后VisionOS會將人臉“切片并插值”，接著渲染在EyeSight顯示屏上，圖像通過一層透鏡再通過一層鏡片，最終實現3D人臉圖像的視覺效果。

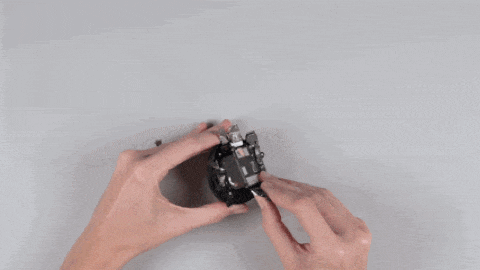

從透鏡層的切片照片可以看到，這層透鏡的結構十分精細，這種“波浪”型的結構，每一條的寬度不足0.5毫米；而透鏡的品質將直接影響顯示效果，鑒于其透明特性、波浪結構、微米級寬度等特征，推薦使用基于線光譜共焦技術的高精度傳感器進行外觀檢測。

04

最后就是由索尼的4K Micro OLED屏＋玉晶光電的3P Pancake方案組成的Micro OLED屏幕，擁有高達2300萬個像素，使得單眼分辨率超過4K。

目前索尼的Micro OLED屏生產良率僅約5成，除了導致2片Micro OLED面板的售價高達700美元，也限制了其今年實際能供貨的面板數量，預估約100萬片。顯然，Micro OLED無疑是目前Vision Pro在壓縮成本效率及擴大出貨規模時，最具決定性影響的關鍵零組件。

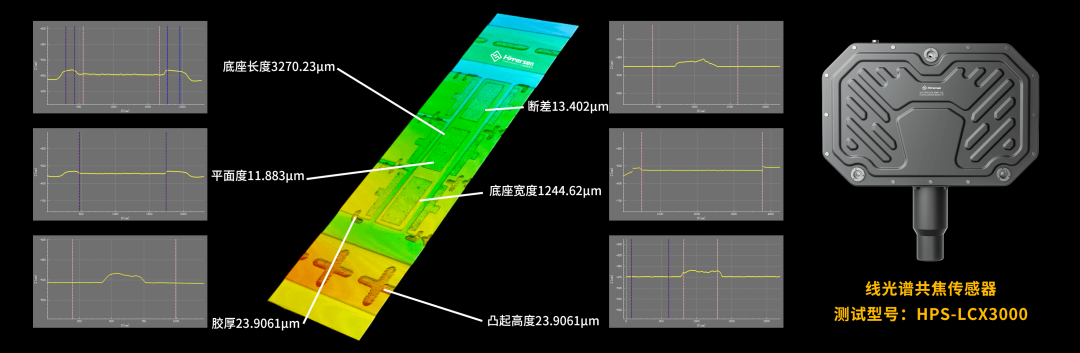

將微小LED燈珠轉移到PCB板或玻璃基板上的基座，是Mirco/Mini-LED產品生產過程中的關鍵工藝；隨著燈珠的體積越來越小，通過人工目視對基板來料外觀檢測已不能滿足現有檢測需求；

為了能快速篩選出合格基板，提高自動化生產的Mini-LED產品良率，減少不良品從而降低整生產成本，對Mini-LED基座進行機器視覺高精度外觀檢測顯得愈加重要。

產品介紹

3D線光譜共焦傳感器系列

點光譜共焦位移傳感器系列

海伯森HPS-LCX系列是基于光譜共焦法原理的非接觸式光學精密測量傳感器，具備檢測速度快、成像分辨率高、材質適應性極強等特點。產品采用線掃描CMOS成像方式實現對被測物外觀的3D特征分析，在技術上突破傳統檢測方式的限制，測量過程不受反射光光強的影響。

海伯森HPS-CF系列是一款基于光譜共焦法原理的高端光學精密檢測傳感器，采用非接觸式測量法獲取物體表面距離值數據，實現對被測物的表面輪廓和缺陷檢測分析。

有效解決了業內對透明體、高反光鏡面、黑色橡膠等材料高精度外觀檢測難題，適用于3C電子、半導體、汽車電子、醫療和科研等領域的在線檢測應用。
